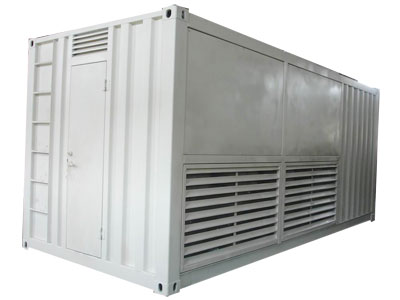

高压负载箱

     发电机组智能测试系统（模拟负载柜）可以精确测试各类发电机组的输出功率与带载能力，主要对发电机组所有电参数包括动态参数进行测试，由测控和负载柜两部分组成，将模拟负载箱与上位计算机配合使用，实现负载智能化，自动完成对发电机组所有电参数的专项测试，同时生成图表、曲线及检测报告。为大功率发电机组设备提供了科学的检测手段。

1、技术参数

功率范围: 100KVar-5000Kvar
电压范围: 0.5KV-10KV
功率因数范围: 0.1-1分段可调
耐压: AC2.5KV/1min 50Hz
IP等级: IP20-IP50可选
频率范围: 1-2500HZ

冷却方式：强制风冷

控制方式：手动控制/自动控制（操作台）
额定温升: 375℃
风机流量: 7000m3/h
包装: 木箱封装 　

2、执行标准

国标标准：ISO 8528-5:1993 《往复式内燃交流发电机 第5部分：发电机组》

国家标准：GB/T 2820.6-1997 《往复式内燃交流发电机 第6部分：试验方法》

3、保护控制功能

故障报警指示；

具有风量传感器，当测试时风量不足自动脱载保护；

风机故障报警，只有风机开启并且风量达到要求后才能进行加减载控制；

短路过电流保护；

负载箱内高温报警
